인텔철판망
인텔철판망은 열연강판인 SPHC, SAE 1008 재질과 KSD 3512 냉연강판 및 각종 비철 재질을 제조한 경제적인 제품으로 토목, 건축, 기계, 전기, 선박, 특수제품, 자동차, 기타 등에 널리 사용되는 KS D 3601에 규정한 제품입니다.

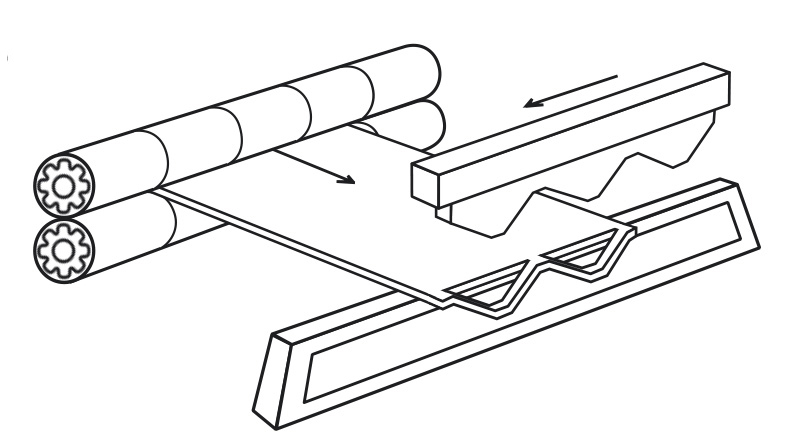

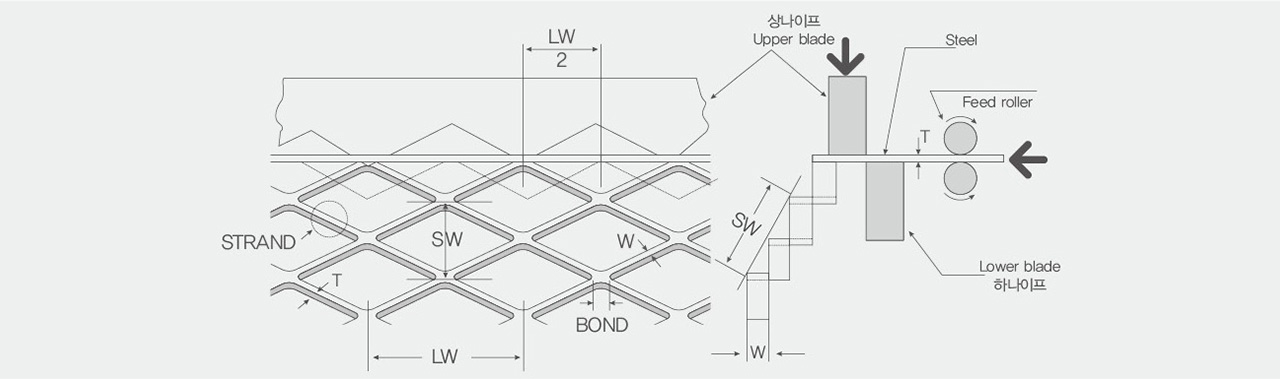

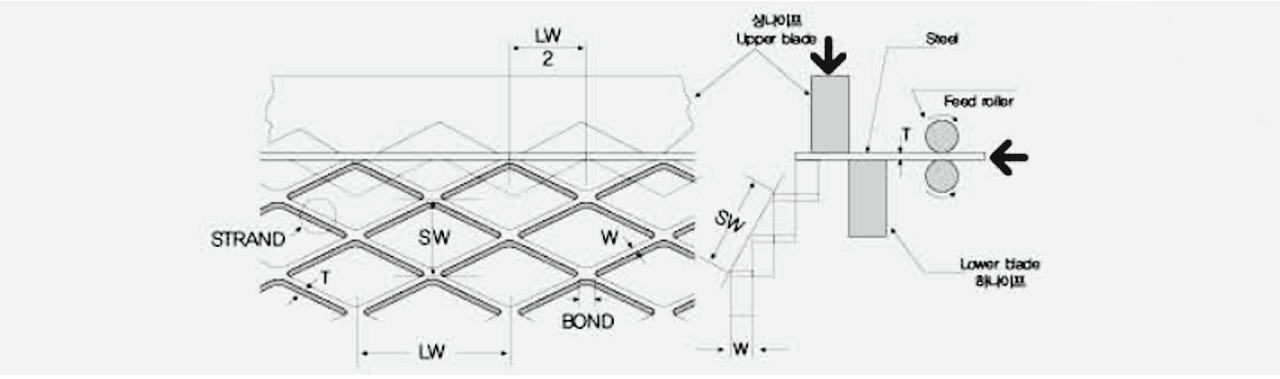

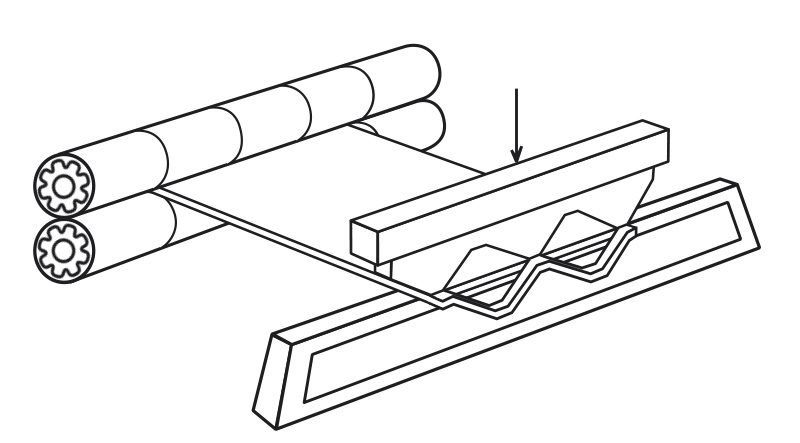

인텔철판망 제조 방법
- 소재가 전진하면(w) 1/2 항목 폭만큼 상 나이프 아래로 전진시킨다.
- 상 나이프가 내려와 반쪽의 다이아몬드 모양 항목을 형성(SW)시킨다.
- 상 나이프는 완전히 올라간 후 항목 1/2의 가로(LW) 길이만큼 이동된다.
- 이때 소재는 또다시 전진(W)시킨다.
- 상 나이프가 내려와 나머지 다이아몬드 모양 망목을 형성(SW)시킨다.
- 상 나이프는 올라가고 다이아몬드 모양의 망목을(SW) 형성시킨 위해 지금까지 단계를 반복시킨다.

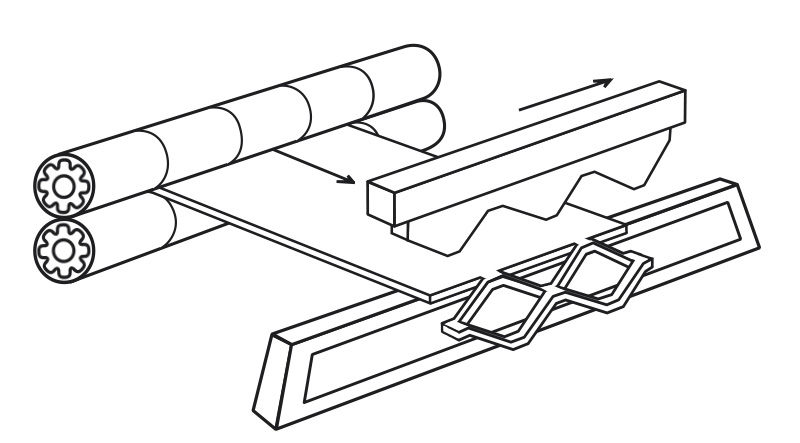

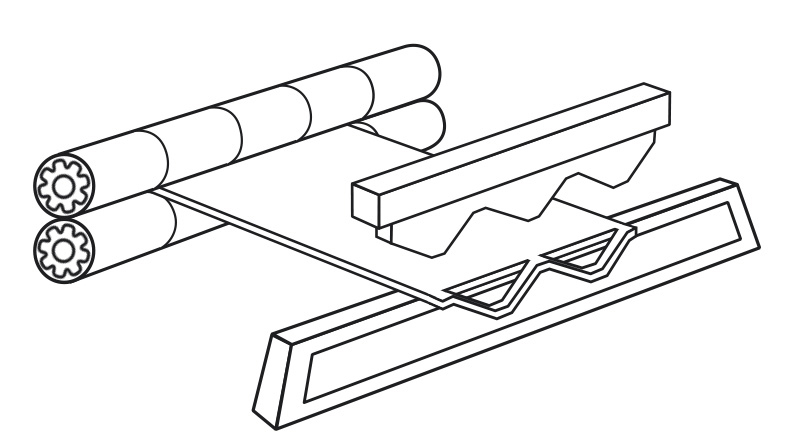

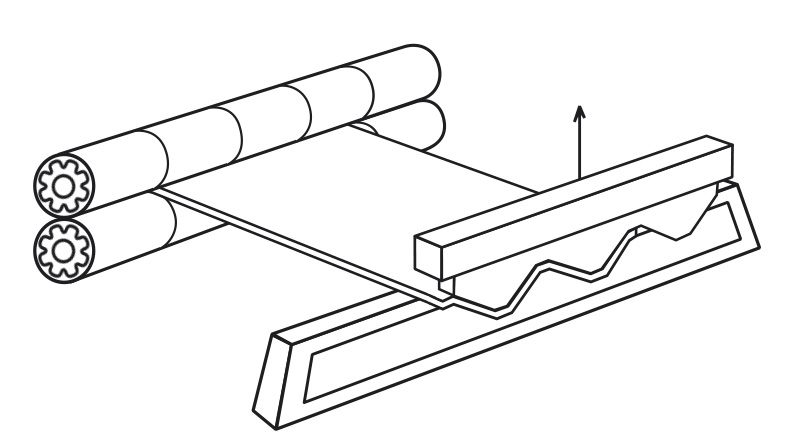

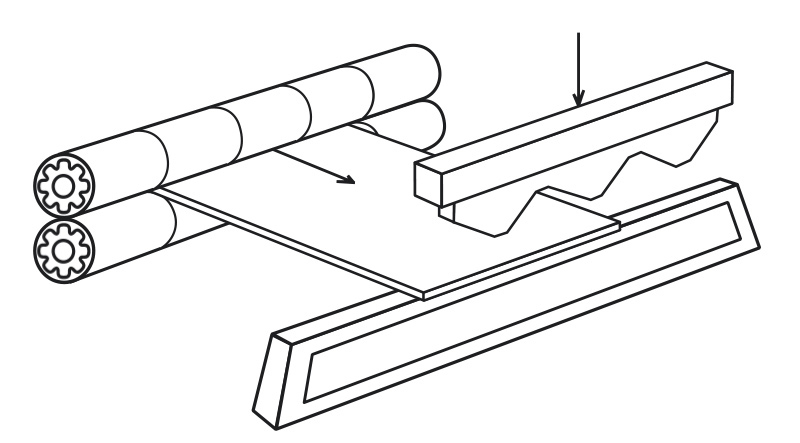

인텔철판망 제조 과정
1소재가 전진하면(W) 1/2 망목 폭만큼 상 나이프가아래로 전진시킨다.
2상 나이프가 내려와 반쪽의 다이아몬드 모양의망목을(SW) 형성시킨다.
3상 나이프는 완전히 올라간 후 1/2의 가로(LW)길이만큼 이동된다.
4이때 소재를 또다시 전진(W)시킨다.
5상 나이프가 내려와 나머지 모양 망목을 형성(SW)시킨다.
6상 나이프는 올라가고 다이아몬드 모양의 망목을형성시키기 위해 지금까지 단계를 반복시킨다.
인텔철판망(Expanded Metal) 제품안내
-

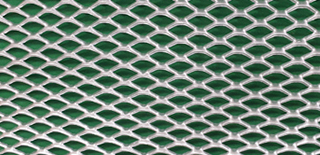

STANDARD TYPE
기기 보호망, 칸막이, 실내외 인테리어, 각종 시설물에많이 사용하는 제품입니다.
-

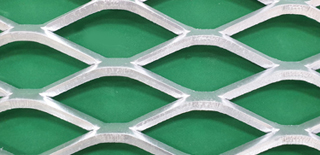

GRATING TYPE
공장, 선박, 설비, 각종 구조물 등의 바닥, 계단,안전 통로 등 광범위하게 사용하는 제품입니다.
-

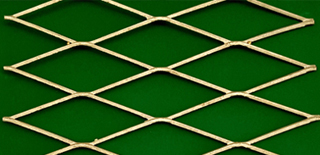

FENCE TYPE
국방, 주택, 공장, 공원 등 울타리, 중앙분리대 차광망,태양광 점검통로 등의 사용합니다.
-
WIRE MESH TYPE
도로포장, 공장 배수로, 건축물, 공장바닥 철근 대처 및금속울타리 제품으로 사용됩니다.
-
FLAT TYPE
철판망(Expanded Metal)을 스킨패스 압연 롤에 통과시킴으로서 스트렌드와 본드부가 같은 방향으로 평면이 되도록 만들어서 다양한 용도로 사용하는 제품입니다.
-
INTEL MESH
익스펜디드 메탈을 스킨 패스 롤러에 통과시킴으로서 스텐렌트와 본드부가 동일한 평면이 되도록 만들어지는 것

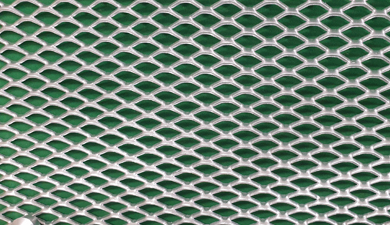

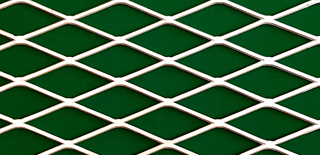

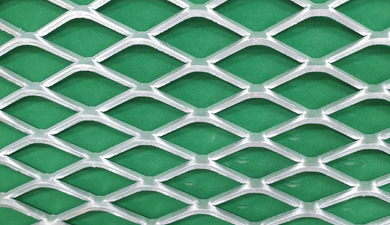

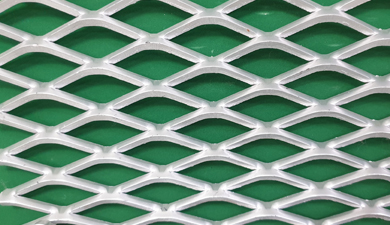

STANDARD TYPE
용도 및 특징
기기 보호망, 칸막이, 실내외 인테리어, 각종 시설물에 많이 사용하는 제품입니다.
- 외관이 우미하여 인테리어 용도에 적합
- 시공이 간편히 경제적
- 견고하며 수명이 김
- KS 인증제품 : KS D 3601
- 수출국가 : 미국, 홍콩, 동남아, 중남미, 아프리카 등.
XS30 TYPE
XS40 TYPE
XS50 TYPE
XS60 TYPE
SS630 TYPE
INTEL STEEL STYLE

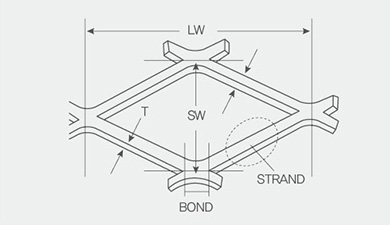

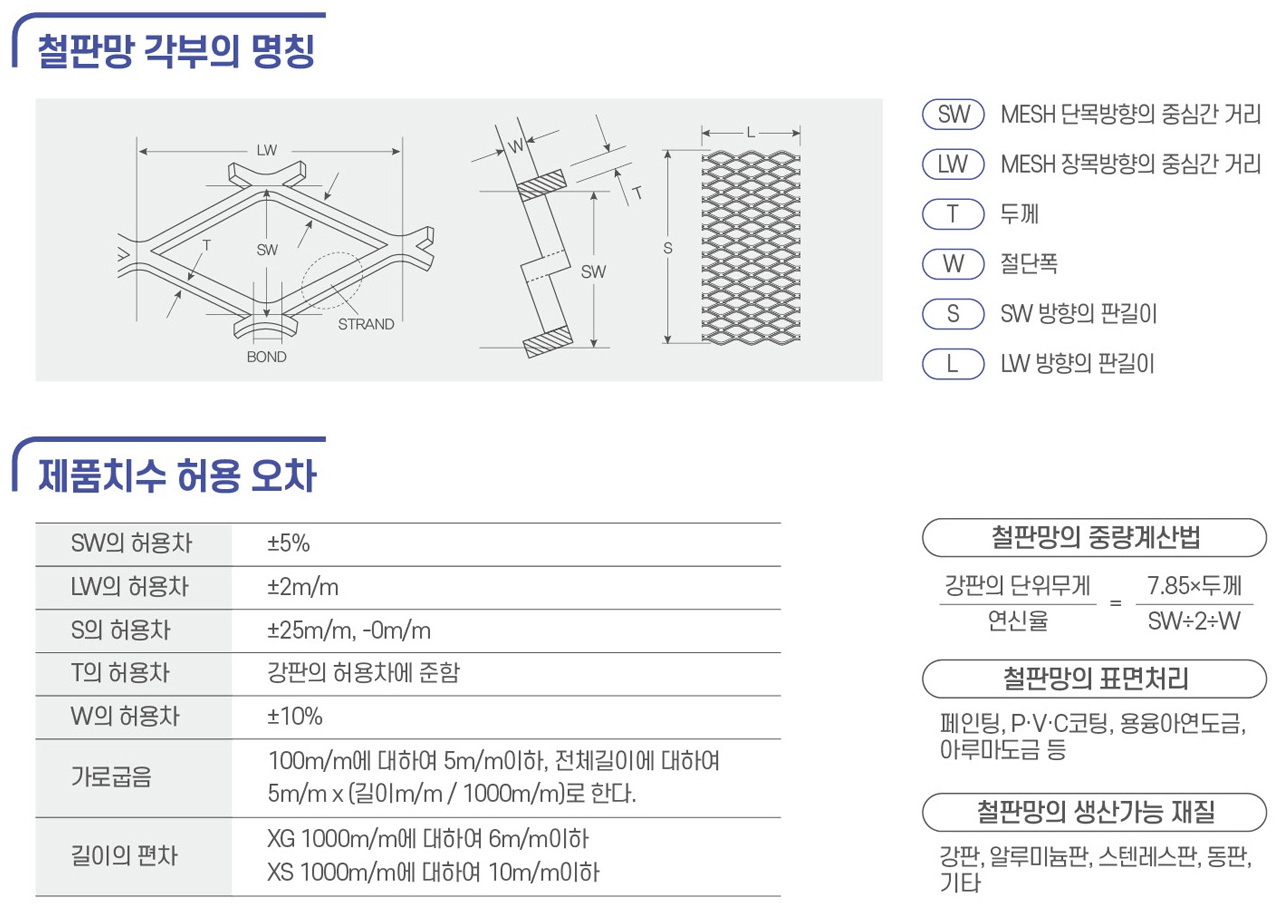

KS MODEL INTEL MODEL |
MESH | STANDARD | ㎏/㎡ | |||
---|---|---|---|---|---|---|
SWM | LWM | T | W | |||
XS | 32 | 12 | 30.5 | 1.6 | 2.0 | 4.18 |
33 | 12 | 30.5 | 2.3 | 3.0 | 9.03 | |
XS | 41 | 22 | 50.8 | 1.6 | 2.0 | 2.26 |
42 | 22 | 50.8 | 2.3 | 2.5 | 4.10 | |
43 | 22 | 50.8 | 3.2 | 3.5 | 8.00 | |
XS | 51 | 25 | 61.0 | 1.6 | 2.5 | 2.51 |
52 | 25 | 61.0 | 2.3 | 3.0 | 4.33 | |
53 | 25 | 61.0 | 3.2 | 4.0 | 8.05 | |
XS | 61 | 34 | 76.2 | 2.3 | 3.0 | 3.19 |
62 | 34 | 76.2 | 3.2 | 4.0 | 5.91 | |
63 | 34 | 76.2 | 4.5 | 5.0 | 10.4 |

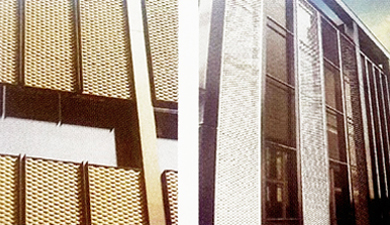

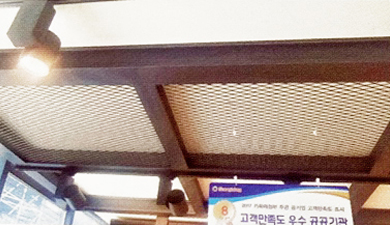

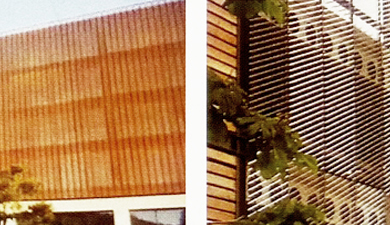

시공사진
제품별 영업소 안내

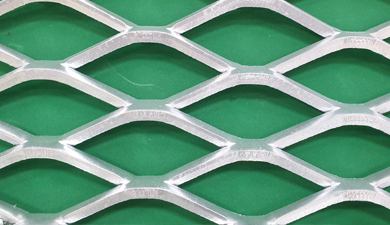

GRATING TYPE
용도 및 특징
공장, 선박, 설비, 각종 구조물 등의 바닥, 계단, 안전 통로 등 광범위하게 사용하는 제품입니다.
- 경량이며 견고하고 취급시공이 간편
- 미끄럼 방지 효과가 좋아 안전한 통행
- 채광과 통기성이 양호하며 경제적
- 기술 및 인증 : KS D 3601
- 수출국가 : 미국, 홍콩, 동남아, 중남미, 아프리카 등
INTEL STEEL STYLE
KS.JIS MODEL |
MESH | STANDARD | kg/㎡ | |||
---|---|---|---|---|---|---|
SWM | LWM | T | W | |||
XG | 11 | 34 | 135.4 | 4.5 | 7.0 | 14.5 |
12 | 6.0 | 7.0 | 19.4 | |||
13 | 6.0 | 9.0 | 24.9 | |||
XG | 21 | 36 | 101.6 | 4.5 | 7.0 | 13.7 |
22 | 6.0 | 7.0 | 18.3 | |||
23 | 6.0 | 9.0 | 23.6 | |||
24 | 8.0 | 9.0 | 31.4 |

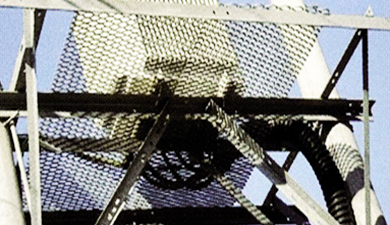

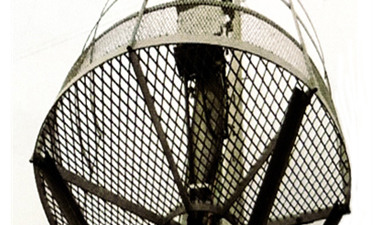

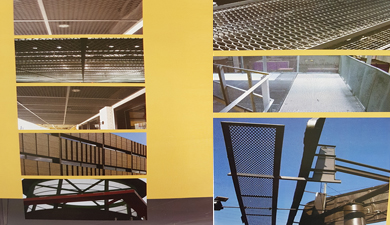

시공사진
제품별 영업소 안내

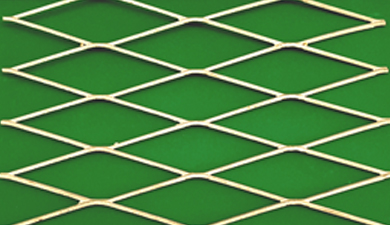

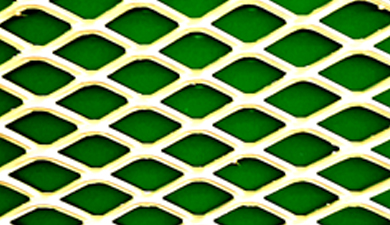

FENCE TYPE
용도 및 특징
국방, 주택, 공장, 공원 등 울타리, 중앙분리대 차광망, 태양광 점검통로 등의 사용합니다.
- 견고하고 내구성이 좋아 경제적이며 취급 및 시공이 간편
- 차광의 효과가 커서 차량 통행에 안전을 기함
- 기술 및 인증 : KS D 3601
- 수출국가 : 미국, 홍콩, 동남아, 중남미, 아프리카 등

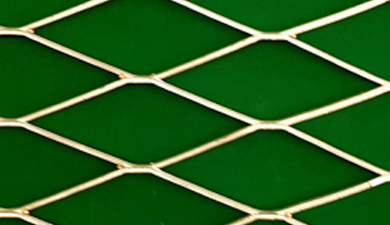

XS70 TYPE
INTEL STEEL STYLE
KS, MODEL INTEL MODEL |
MESH | STANDARD | ㎏/㎡ | |||
---|---|---|---|---|---|---|
SWM | LWM | T | W | |||
XS | 71 | 50 | 152.4 | 2.3 | 3.5 | 2.53 |
XS | 72 | 50 | 152.4 | 3.2 | 4.0 | 4.02 |
XS | 73 | 50 | 152.4 | 4.5 | 5.0 | 7.06 |
SS | 631 | 63 | 188 | 2.3 | 3.5 | 2.01 |
SS | 632 | 63 | 188 | 3.2 | 4.0 | 3.19 |
SS | 633 | 63 | 188 | 4.5 | 5.0 | 5.61 |

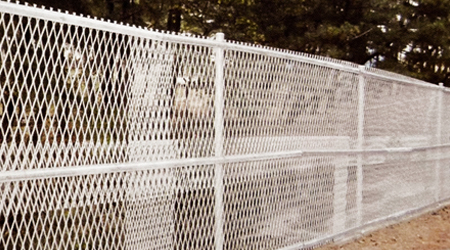

시공사진

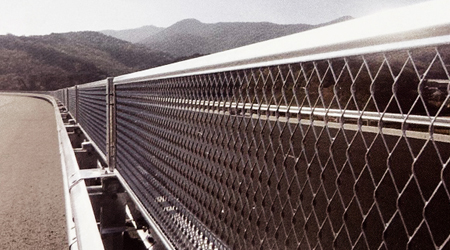

철재중앙분리대 차광망
금속울타리

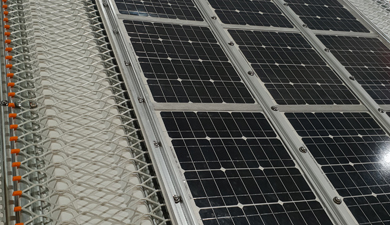

태양광 점검통로
제품별 영업소 안내

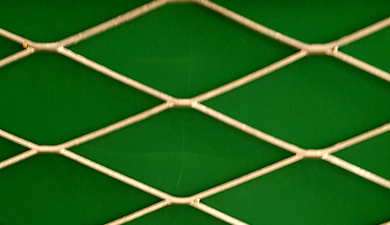

WIRE MESH TYPE
용도 및 특징
도로포장, 공장 배수로, 건축물, 공장바닥 철근 대처 및 금속울타리 제품으로 사용됩니다.
- CONCRETE의 접착이 양호 (BOND 부분에 있어 CONCRETE의 협력성을 증대 균열을 분산시켜서 R.C 부재의 성능이 향상)
- 시공이 간편하여 공사 기간이 단축 (철근 가공 시간이 필요 없음.)
- 시공 인건비 및 공사자재비 절약 (철근 가공 기술자, 철근 설치 숙련공이 필요 없음.)
- 기온 차에도 균열, 침하 등 발생을 예방
- KS 인증제품 : KS D 3601

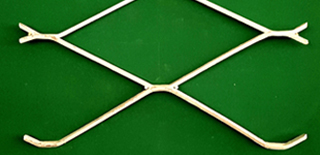

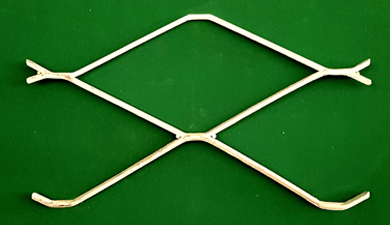

XS80 TYPE
SS1200 TYPE
INTEL STEEL STYLE
KS, INTEL MODEL |
MESH | STANDARD | ㎏/㎡ | ||
---|---|---|---|---|---|
SWM | LWM | T | W | ||
XS 81 | 75 | 203.2 | 3.2 | 4.0 | 2,68 |
XS 82 | 75 | 203.2 | 4.5 | 5.0 | 4.71 |
XS 83 | 75 | 203.2 | 6.0 | 6.0 | 7.54 |
SS 1200-1 | 120 | 250 | 2.3 | 3.5 | 1.06 |
SS 1200 | 120 | 250 | 3.2 | 4.0 | 1.67 |
SS 1201 | 120 | 250 | 4.5 | 5.0 | 2.94 |
SS 1202 | 120 | 250 | 4.5 | 7.0 | 4.12 |
SS 1203 | 120 | 250 | 6.0 | 7.0 | 5.50 |
SS 1204 | 120 | 250 | 6.0 | 9.0 | 7.06 |
제품별 영업소 안내
FLAT TYPE
용도 및 특징

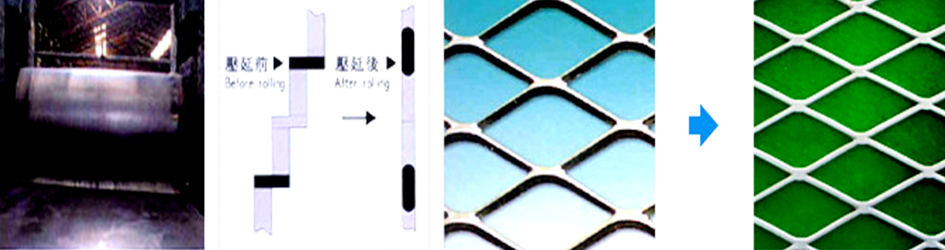

철판망(Expanded Metal)을 스킨패스 압연 롤에 통과시킴으로서 스트렌드와 본드부가 같은 방향으로 평면이 되도록 만들어서 다양한 용도로 사용하는 제품이다.
- 수출국가 : 미국, 홍콩, 동남아, 중남미, 아프리카 등

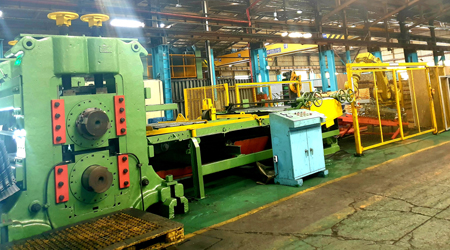

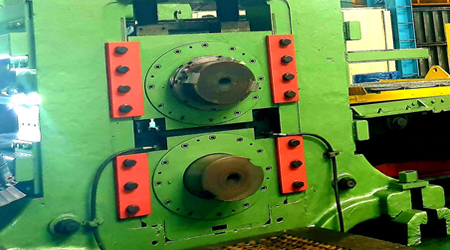

생산 설비
생산공정도 : 제품 ▶ 압연 롤 ▶ 이송 컨베어 ▶ 레벨러 ▶ 로봇 자동적재
INTEL STEEL STYLE
MODEL | MESH | STANDARD | kg/㎡ | |||
---|---|---|---|---|---|---|
SWM | LWM | T | W | |||
DF | 131 | 12.7 | 32 | 1.0 | 1.7 | 2.12 |
132 | 1.3 | 2.4 | 3.91 | |||
133 | 1.8 | 3.1 | 6.84 | |||
DF | 241 | 23.4 | 54 | 1.3 | 2.6 | 2.29 |
242 | 1.8 | 3.1 | 3.67 | |||
243 | 2.8 | 4.4 | 1.14 | |||
DF | 251 | 25.4 | 63 | 1.3 | 2.5 | 1.88 |
252 | 1.8 | 3.0 | 3.37 | |||
253 | 2.7 | 3.9 | 7.7 | |||
DF | 340 | 33.9 | 82.9 | 1.3 | 3.1 | 1.41 |
341 | 1.8 | 3.3 | 3.04 | |||
342 | 2.7 | 4.4 | 5.57 |
EXPORT STYLE
STYLE NO | kg/㎡ | MESH | STANDARD | 3'*6' | 4'*8' | |||
---|---|---|---|---|---|---|---|---|
SWM | LWM | T | W | kg | kg | |||
1/2" | NO.16 | 3.91 | 12.7 | 32.0 | 1.3 | 2.4 | 6.54 | 11.6 |
NO.13 | 6.84 | 1.8 | 3.1 | 11.4 | 20.3 | |||
3/4" | NO.16 | 2.29 | 23.4 | 54.0 | 1.3 | 2.6 | 3.84 | 6.82 |
NO.13 | 3.71 | 1.8 | 3.1 | 6.20 | 11.0 | |||
NO.10 | 5.62 | 1.8 | 4.6 | 9.40 | 16.7 | |||
NO.9 | 8.36 | 2.7 | 4.4 | 14.0 | 24.8 | |||
1/2" | NO.16 | 2.00 | 25.4 | 63.0 | 1.3 | 2.5 | 3.34 | 6.00 |
NO.13 | 3.55 | 1.8 | 3.0 | 5.94 | 10.6 | |||
NO.9 | 4.49 | 2.7 | 3.9 | 10.9 | 19.3 | |||
3/4" | NO.16 | 1.85 | 33.9 | 82.9 | 1.3 | 3.1 | 3.09 | 5.50 |
NO.13 | 2.79 | 1.8 | 3.3 | 4.66 | 8.29 | |||
NO.10 | 3.52 | 1.9 | 4.2 | 5.89 | 10.5 | |||
NO.9 | 5.57 | 2.7 | 4.4 | 9.34 | 16.6 |
제품별 영업소 안내

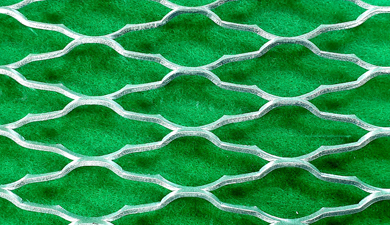

INTEL MESH TYPE
용도 및 특징
인텔철강에서 개발한 제품입니다.
- 원 소재 : 은, 아연, 알루미늄, 티타늄, 동, SUS, 포스맥, HR 등
- 용도 : 인테리어, 축전지, 특수제품 여러 용도로 사용

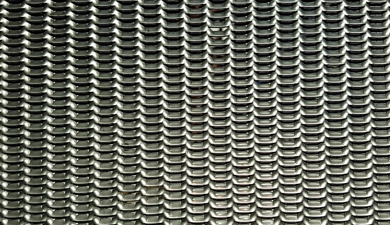

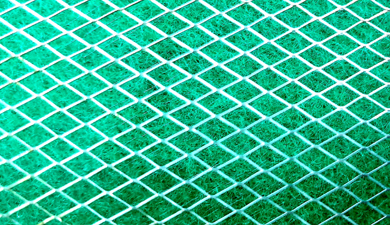

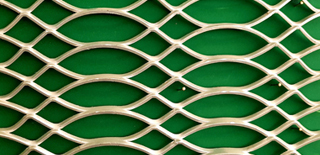

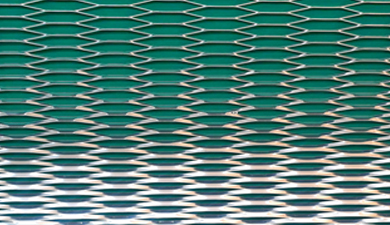

제품사진

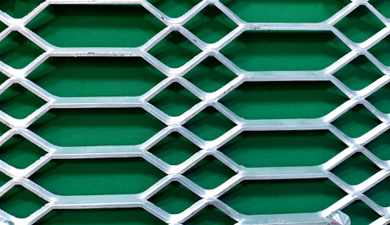

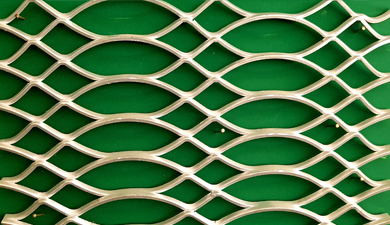

인텔무늬1
화살무늬
눈 무늬
SUS 특수 무늬

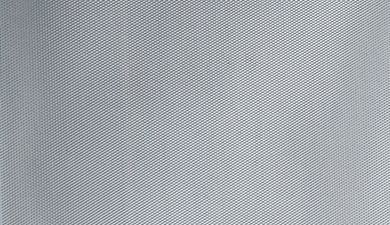

아연 메쉬
은 메쉬

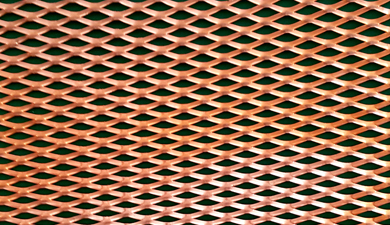

동 메쉬
인텔 무늬2
INTEL MESH TYPE 규격표
제품명 | MODEL | MESH | STANDARD | kg/㎡ | ||
---|---|---|---|---|---|---|
SWM | LWM | T | W | |||
인텔 무늬1 (INTEL) | IIM 1001 | 33 | 123 | 1.6 | 2.0 | 1.52 |
IIM 1002 | 33 | 123 | 2.3 | 3.0 | 3.28 | |
IIM 1003 | 33 | 123 | 3.2 | 4.0 | 8.08 | |
화살 무늬 (ARROW) | IAM 3000 | 33 | 125 | 1.6 | 2.0 | 1.52 |
IAM 3001 | 33 | 125 | 2.3 | 3.0 | 3.28 | |
IAM 3002 | 33 | 125 | 3.2 | 4.0 | 6.08 | |
눈 무늬 (EYE) | IEM 6002 | 24 | 72 | 1.6 | 2.0 | 2.09 |
IEM 6003 | 24 | 72 | 2.3 | 3.0 | 4.51 | |
IEM 6004 | 24 | 72 | 3.2 | 4.0 | 8.37 | |
SUS 특수 무늬 | ISM 4000 | 4.2 | 20 | 0.8 | 1.8 | |
아연 메쉬 (ZINC MESH) | IZM S1㎜ | 0.8 | 1.48 | 0.1 | 0.17 | |
은 메쉬 (SILVER MESH) | ISM S2㎜ | 2.0 | 4.76 | 0.1 | 0.17 | |
ISM S5㎜ | 5.1 | 10.3 | 0.2 | 0.30 | ||
동 메쉬 (COPPER MESH) | ICM EL | 10.14 | 24.9 | 0.5 | 2.90 | |
ICM LL | 10.14 | 25.2 | 0.4 | 3.00 | ||
ICM JL | 10.82 | 25.6 | 0.4 | 2.50 |
